AIP1668EO是一款由i-CORE（中微愛芯）設計生產的LED驅動控制專用電路，它集成了MCU數字接口、數據鎖存器和鍵盤掃描電路，主要應用于VCR、VCD、DVD及家庭影院等產品的顯示屏驅動。這款芯片以其高度集成和易用性而受到市場的青睞。

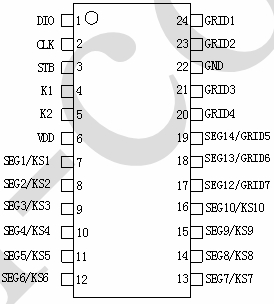

引腳排列圖及引腳說明

AIP1668EO芯片采用SOP24封裝，共有24個引腳，每個引腳都有其特定的功能。以下是各引腳的作用詳解：

VDD：電源電壓輸入，邏輯電源電壓范圍為3V至5.5V。
VSS：地線，提供電路的參考地電位。
DIO：數據線，用于芯片與外部控制器之間的數據傳輸。
STB：鎖存信號線，用于鎖存?zhèn)鬏數臄?shù)據。
CLK：時鐘線，提供數據傳輸?shù)臅r(shí)鐘信號。
SEG A-G：段選信號，用于控制數碼管的各個段，實現數字和字符的顯示。
COM0-COM3：公共陽極，連接數碼管的公共陽極，用于多路數碼管的驅動。
KEY IN0-KEY IN9：鍵盤掃描輸入，用于接收鍵盤的掃描信號，實現按鍵檢測。
LED K1, LED K2：LED驅動輸出，用于驅動LED指示燈。

原理分析

AIP1668EO芯片的工作原理基于其內部的MCU數字接口、數據鎖存器和鍵盤掃描電路。以下是其工作原理的簡要分析：

數據傳輸：通過DIO、STB和CLK三條線實現與外部控制器的數據傳輸。DIO線上的數據在STB線的上升沿被鎖存，CLK線提供時鐘信號控制數據的傳輸節奏。

顯示控制：芯片內部的數據鎖存器存儲從DIO線接收到的數據，并通過SEG A-G引腳控制數碼管的顯示內容。COM0-COM3引腳則用于驅動數碼管的公共陽極，實現多位數碼管的顯示。

鍵盤掃描：通過KEY IN0-KEY IN9引腳接收鍵盤的掃描信號，內部電路根據這些信號判斷哪個按鍵被按下，并輸出相應的數據。

輝度調節：AIP1668EO內置輝度調節電路，支持8級占空比可調的亮度控制，通過調節占空比來控制LED的亮度，以適應不同的環境光線。

內置振蕩器：芯片內置450KHz±5%精度的RC振蕩器，無需外部時鐘源，簡化了電路設計。

上電復位：內置上電復位電路，確保芯片在上電時能正確初始化，提高系統的穩定性。

結論

AIP1668EO芯片以其集成度高、功能豐富和易用性而廣泛應用于各種顯示設備中。通過對各引腳功能的詳解和原理分析，我們可以更好地理解這款芯片的工作機制，并在實際應用中發揮其最大效能。
