DK106產品特點

采用雙芯片設計，高壓開關管采用雙極型晶體管設計，以降低產品成本；控制電路采用大規模MOS數字電路

設計,并采用E極驅動方式驅動雙極型晶體芯片,以提高高壓開關管的安全耐壓值。內建自供電電路，不需要外

部給芯片提供電源，有效的降低外部元件的數量及成本。

芯片內集成了高壓恒流啟動電路，無需外部加啟動電阻。

內置過流保護電路，防過載保護電路，輸出短路保護電路，溫度保護電路及光藕失效保護電路。

內置斜坡補償電路，保證在低電壓及大功率輸出時的電路穩定。

內置PWM 振蕩電路，并設有抖頻功能，保證了良好的EMC 特性。

內置變頻功能，待機時自動降低工作頻率，在滿足歐洲綠色能源標準（ < 0.3W）同時，降低了輸出電壓的

紋波。

內置高壓保護，當輸入母線電壓高于保護電壓時，芯片將自動關閉并進行延時重啟。

內建斜坡電流驅動電路，降低了芯片的功耗并提高了電路的效率。

4KV 防靜電ESD 測試。

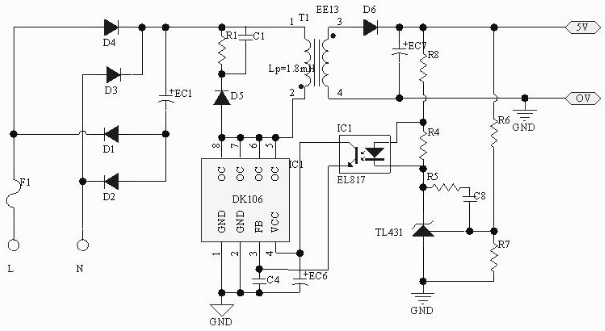

DK106典型應用

DK106芯片是專用小功率開關電源控制芯片，廣泛用于電源適配器、LED電源、電磁爐、 空調、DVD等小家

電產品。
