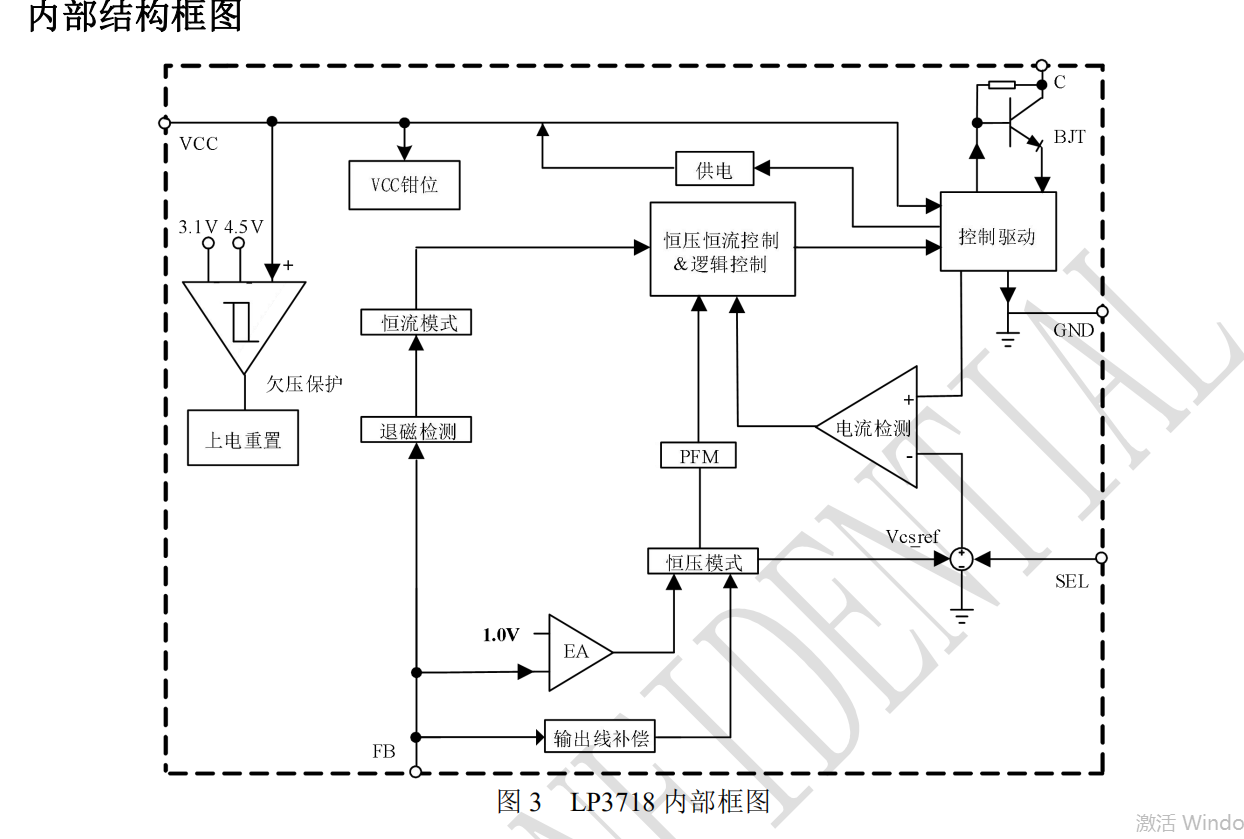

LP3718BS 是一款高度集成的隔離型適配器和充電器的自供電PSR控制芯片，外圍設計極其簡單。 LP3718 通過外置電阻，可調原邊峰值電流，再 通過變壓器原副邊匝比來設置輸出恒流點；通過設 定 FB 上偏電阻和下偏電阻來設置輸出恒壓點。 為了實現系統成本的致簡化，LP3718 內置啟 動電路，外圍不需要啟動電阻；采用自供電的方式 來取消輔助繞組 VCC 供電二極管。 為了實現更好的輸出電壓調整率，LP3718 內置 輸出線纜補償功能，可以通過設定 FB 外置上偏電 阻的值來調節輸出線纜補償值。 LP3718 集成了多種的保護功能，包括 VCC 鉗 位/欠壓保護，F(xiàn)B 腳上電阻開路保護，輸出短路保 護，輸出過壓保護以及過溫保護等保護功能。 LP3718 采用 SOP8L、ASOP6 以及 DIP7 封裝。
集成 BJT，適用于 24W 以下隔離方案
內置啟動電路，無需啟動電阻
自供電技術取消輔助繞組 VCC 供電二極管
通過外置電阻，可調峰值電流
很低的待機功耗
磚利的電流驅動，降低溫升
輸出線損補償技術
輸出短路保護功能
輸出過壓保護
VCC 欠壓保護功能
FB 腳上電阻開路保護
過溫保護。

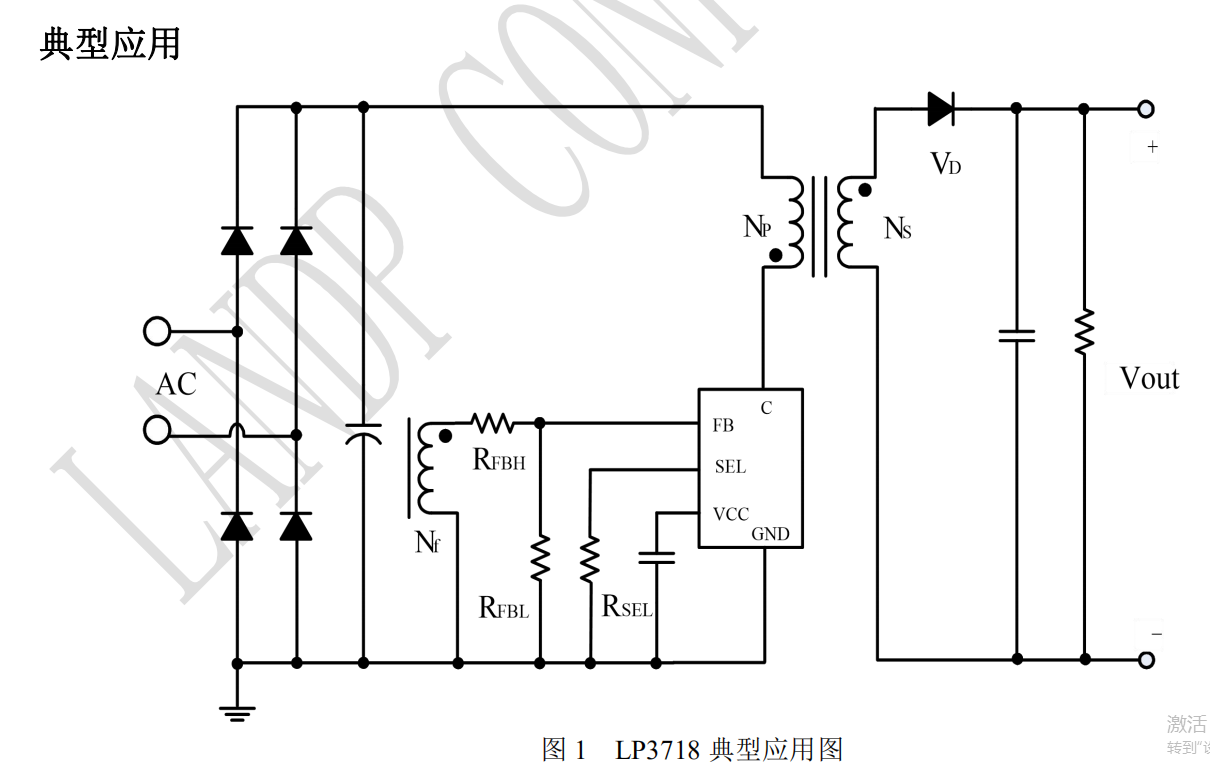

適配器、充電器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
