LP3667AH芯茂微2.5W/SOP7隔離型充電器電源芯片
5V 500MA SOP7
24小時全國服務熱線：18902855590
24小時全國服務熱線：18902855590
首頁 ? 產品中心 ? 芯茂微

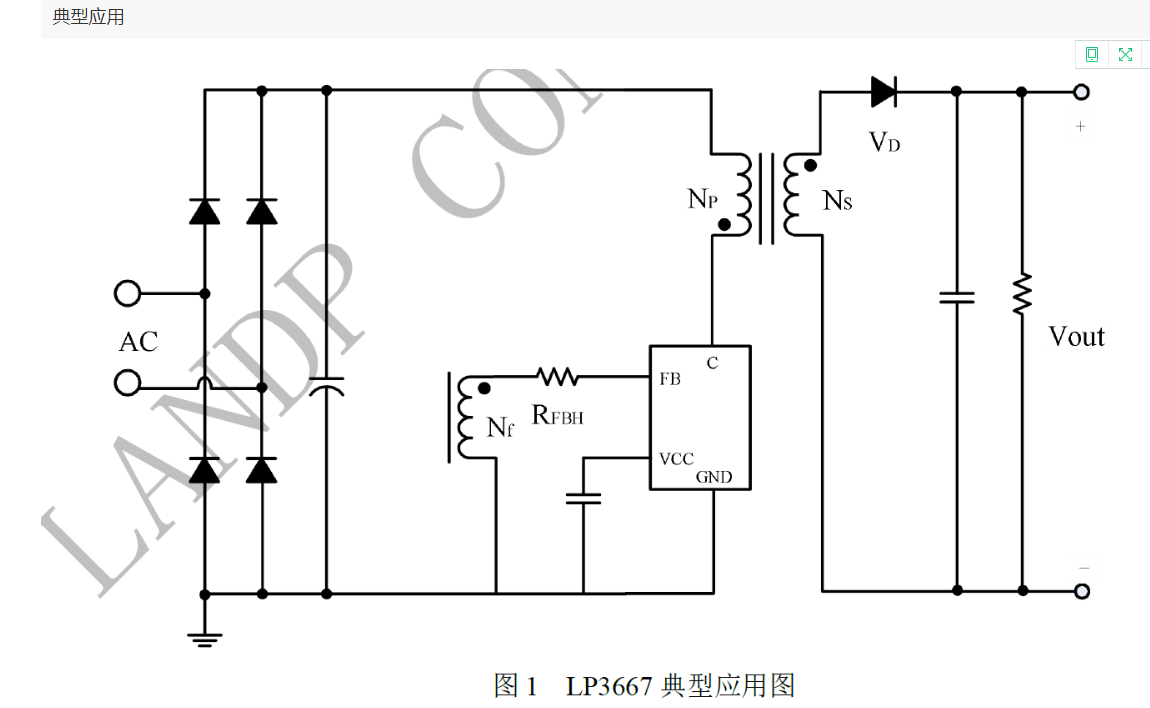

LP3667AH是一款高度集成的隔離型適配器和充電器的自供電 PSR 控制芯片，外圍設計極其簡單。LP3667AH固定原邊峰值電流， 通過變壓器原副邊匝比來設置輸出恒流點；通過設定一個 FB 電阻來設置輸出恒壓點。為了實現系統成本的極致簡化， LP3667AH 內置啟動電路，外圍不需要啟動電阻，內置 FB 下偏電阻，固定峰值電流來實現取消限流電阻；采用自供電的方式來取消輔助繞組 VCC 供電二極管。
LP3667AH為了優化輸出電流的一致性， 內置輸入線電壓補償功能；為了節約外圍的線材，LP3667采用了固定輸出線纜補償?shù)姆绞竭M(jìn)行輸出電壓補償。
LP3667AH集成了多種的保護功能，包括 VCC 鉗位/欠壓保護，輸出短路保護，過溫保護。
LP3667AH采用 SOP7L 封裝
集成 BJT，適用于 5W 以下隔離方案
自供電，優化系統成本
待機功耗 75mW
專利的電流驅動，降低溫升
內置 FB 下偏電阻
內置高精度的固定峰值電流，恒流精度高
輸出線損補償技術
輸出短路保護功能
VCC 欠壓保護功能
過溫保護
適配器、充電器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
