SLD90N03T是一款由美浦森生產的高性能N通道功率MOSFET,廣泛應用于電源管理、負載開關和脈沖寬度調制(PWM)等領域。本文將詳細介紹該器件的關鍵參數和引腳布局,幫助工程師更好地理解和應用這一高性能半導體器件。
SLD90N03T采用先進的TRENCH工藝制造,旨在最小化導通損耗,提供卓越的開關性能,并在雪崩和換向模式下承受高能量脈沖。其主要特點包括極低的導通電阻(RDS(on))、快速開關能力以及100%雪崩測試,確保器件在各種復雜工況下的可靠性。
在VGS = 10V時,RDS(on)典型值為3.8mΩ,最大值為4.5mΩ。
在VGS = 4.5V時,RDS(on)典型值為5.5mΩ,最大值為7.0mΩ。
低導通電阻意味著在高電流應用中,器件的功耗更低,效率更高。
SLD90N03T的漏源擊穿電壓為30V,確保在額定電壓下穩定工作,同時為過壓情況提供一定的安全裕度。
連續漏極電流在25℃時為90A,而在100℃時為58A。
脈沖漏極電流可達360A,適用于高功率脈沖應用。
柵極-源極電壓范圍為±20V,確保在不同驅動電壓下穩定工作。
輸入電容(Ciss)為1950pF,輸出電容(Coss)為320pF,反向傳輸電容(Crss)為240pF。
開關特性包括13ns的開通延遲時間(td(on))和36ns的開通上升時間(t(on)),以及43ns的關斷延遲時間和16ns的關斷下降時間。
總柵極電荷(Qg)為42nC,柵源電荷(Qgs)為4nC,柵漏電荷(Qgd)為14nC。
單脈沖雪崩能量為90mJ,確保器件在過載情況下能夠安全地承受反向恢復能量。
熱阻(RθJC)
結點至外殼的熱阻為1.67℃/W,表明該器件具有良好的散熱性能,能夠在高功率應用中保持較低的結溫。
工作溫度范圍
工作和存儲溫度范圍為-55℃至+150℃,適用于各種惡劣環境。

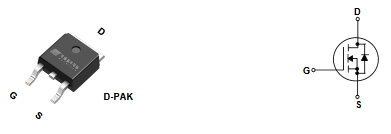

SLD90N03T采用D-Pak封裝,具有良好的散熱性能和機械穩定性。其引腳布局如下:
引腳 功能
G 柵極(Gate)
S 源極(Source)
D 漏極(Drain)
D-Pak封裝的引腳分布清晰,便于PCB布局和焊接。其封裝尺寸符合行業標準,適用于多種應用場景。
SLD90N03T的低導通電阻和快速開關特性使其在以下應用中表現出色:
電源管理
作為開關元件,用于DC-DC轉換器、開關電源和電源適配器中,提高電源轉換效率。
負載開關
在負載切換過程中,快速開關能力可減少開關損耗,提高系統穩定性。
脈沖寬度調制(PWM)
適用于電機驅動、逆變器和PWM控制器等應用,提供高效率和高可靠性。
SLD90N03T是一款高性能的N通道功率MOSFET,其低導通電阻、快速開關能力和卓越的熱性能使其成為電源管理和功率轉換應用的理想選擇。通過了解其關鍵參數和引腳布局,工程師可以更好地將其應用于各種復雜電路設計中,實現高效、可靠的功率控制。
