KP85302SGA是一款高性能的半橋驅動芯片，廣泛應用于開關電源、電機驅動、逆變器等需要高效功率轉換的領域。它具備高電壓、高電流驅動能力以及快速響應等特點，能夠有效提升系統性能和可靠性。

KP85302SGA技術規格

（一）電氣特性

    工作電壓范圍：KP85302SGA的工作電壓范圍通常為10V至650V，能夠適應廣泛的電源輸入條件，使其在多種應用場景中都能穩定工作。

    驅動能力：該芯片能夠提供高達1A的驅動電流，足以驅動大功率的MOSFET或IGBT，確保功率器件能夠快速、準確地切換狀態，從而提高整個系統的效率。

    隔離電壓：芯片內部的高側和低側驅動電路之間具有較高的隔離電壓，通常超過2500V，這可以有效防止高壓側的電壓對低壓側控制信號的干擾，保證控制信號的穩定性和可靠性。

（二）功能特性

    快速響應：KP85302SGA具有快速的上升和下降時間，通常小于10ns。這種快速的切換能力可以減少開關損耗，提高系統的功率密度，同時降低電磁干擾（EMI）。

    死區時間可調：為了防止高側和低側功率器件同時導通的導致直通現象，該芯片提供了可調的死區時間功能。用戶可以根據具體的應用需求，通過外部電路調節死區時間，確保系統的安全運行。

    保護功能：芯片內置了多種保護功能，如欠壓鎖定（UVLO）、過溫保護（OTP）等。這些保護功能可以在芯片或系統出現異常情況時，及時關閉驅動輸出，保護功率器件和整個系統免受損壞。

（三）封裝形式

KP85302SGA采用SGA封裝形式，這種封裝具有良好的散熱性能和較小的體積，便于在緊湊的空間內進行布局和安裝。同時，SGA封裝的引腳設計也便于與外部電路進行連接，提高了電路設計的靈活性。

典型應用電路

（一）開關電源中的應用

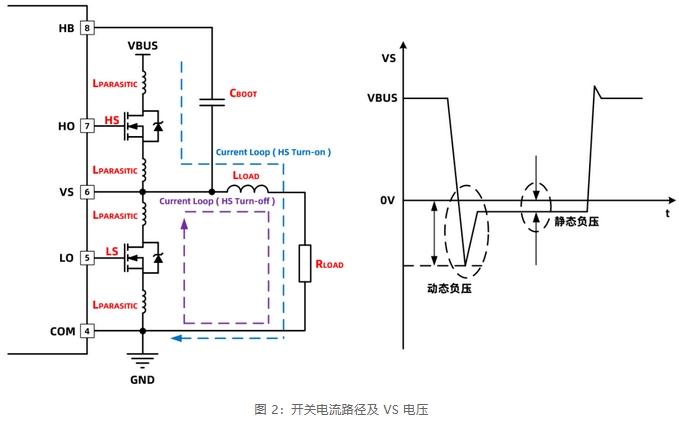

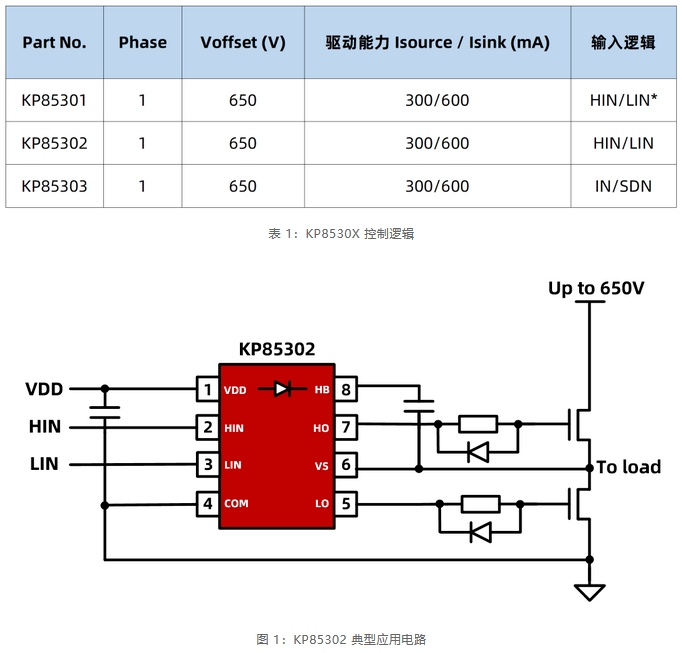

在開關電源中，KP85302SGA通常用于驅動半橋拓撲結構中的兩個功率器件。以下是其典型應用電路：

    電路組成：

        輸入端（VDD）連接到電源正極，提供芯片的工作電壓。

        高側驅動信號（HIN）和低側驅動信號（LIN）分別連接到控制芯片的輸出端，用于接收PWM控制信號。

        高側和低側的功率器件（如MOSFET）的柵極分別連接到芯片的高側和低側驅動輸出端（HO和LO）。

        片的COM端連接到功率器件的源極，形成回路。

    工作原理：

        當控制信號HIN為高電平，LIN為低電平時，高側功率器件導通，低側功率器件關閉，電流從輸入端流向負載。

        當控制信號HIN為低電平，LIN為高電平時，高側功率器件關閉，低側功率器件導通，電流從負載返回輸入端。

        通過調整PWM信號的占空比，可以控制輸出電壓或電流的大小，從而實現開關電源的穩壓或穩流功能。

    優勢：
        KP85302SGA的高電壓驅動能力和快速響應特性，使得開關電源能夠在高頻率下工作，提高電源的轉換效率和功率密度。

        內置的保護功能可以有效防止功率器件在異常情況下?lián)p壞，提高系統的可靠性和壽命。

（二）電機驅動中的應用

在電機驅動中系統，KP85302SGA可用于驅動電機的半橋電路，實現電機的正反轉控制和調速功能。以下是其典型應用電路：

    電路組成：

        與開關電源類似，輸入端（VDD）連接到電源正極，提供芯片的工作電壓。
        高側和低側的驅動信號（HIN和LIN）連接到電機控制芯片的輸出端，用于接收電機控制信號。

        功率器件的柵極連接到芯片的驅動輸出端（HO和LO），功率器件的漏極和源極分別連接到電機的兩端。

        COM端連接到功率器件的源極，形成回路。

    工作原理：

        通過改變HIN和LIN信號的邏輯狀態，可以控制高側和低側功率器件的導通和關閉，從而改變電機的電流方向，實現電機的正反轉控制。

        通過調整PWM信號的頻率和占空比，可以控制電機的轉速，實現電機的調速功能。

    優勢：

        KP85302SGA的高電流驅動能力和快速響應特性，能夠滿足電機驅動系統對功率器件的嚴格要求，確保電機能夠快速、準確地響應控制信號。

        內置的死區時間可調功能可以有效防止功率器件的直通現象，提高系統的安全性和可靠性。

總結

KP85302SGA是一款性能優異的半橋驅動芯片，其高電壓、高電流驅動能力以及快速響應和多種保護功能，使其在開關電源、電機驅動等領域得到了廣泛應用。通過合理設計典型應用電路，可以充分發揮該芯片的優勢，提高系統的性能和可靠性，為各種電子設備的高效運行提供有力保障。
