在電源設計中，同步整流技術是提高效率的關鍵手段之一。LP15R045S作為一款高性能的副邊同步整流驅動芯片，不僅集成了同步整流MOS，還支持多種工作模式，適用于隔離型的同步整流應用。本文將詳細探討LP15R045S在輸出上端和輸出下端應用中的不同特點和設計要點。

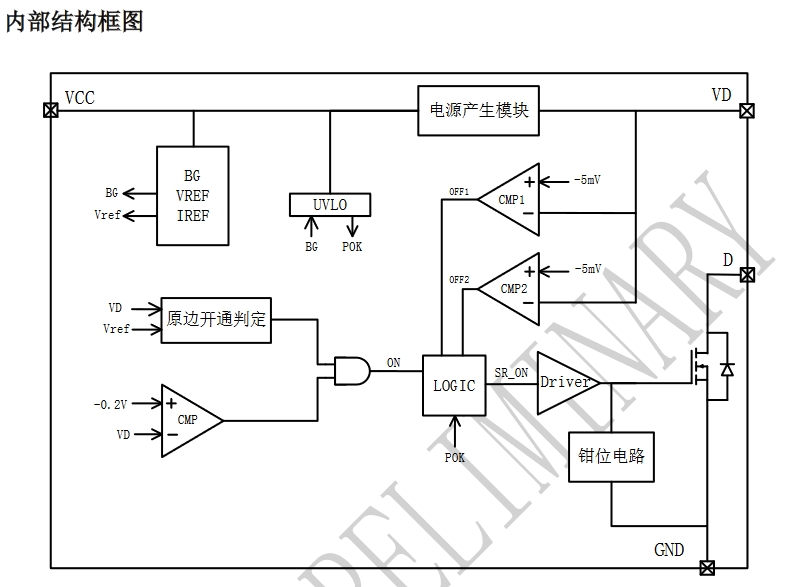

LP15R045S是一款高性能的副邊同步整流驅動芯片，適用于隔離型的同步整流應用，尤其適用于充電器中對高效率的需求場合。該芯片采用專利的整流管開通技術和周期追蹤技術，可以有效避免因激磁振蕩引起的驅動芯片誤動作以及在CCM工作條件下純電壓判定的關斷延遲造成的效率損失。此外，LP15R045S還集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，確保了系統的可靠性和穩定性。
隔離型的同步整流控制應用
集成同步整流管
兼容DCM、BCM、QR、CCM多種工作模式
專利的整流管開通技術和周期追蹤技術
特有的VCC供電技術
芯片供電欠壓保護
芯片過壓鉗位
芯片啟動前驅動腳防誤導通
外圍元器件少
SOP7封裝
充電器和適配器的同步整流
反激式控制器
在輸出上端應用中，LP15R045S的VCC腳直接連接到輸出電壓的正端，GND腳連接到地。這種配置下，芯片的VCC供電通過輸出電壓提供，確保了芯片在啟動和正常工作時的穩定供電。
在輸出下端應用中，LP15R045S的VCC腳連接到輸出電壓的正端，GND腳連接到地，但VCC供電通過VD腳和D腳之間的電阻分壓提供。這種配置下，芯片的VCC供電通過VD腳的分壓提供，確保了芯片在啟動和正常工作時的穩定供電。
供電方式：
輸出上端：VCC直接連接到輸出電壓的正端，供電穩定。
輸出下端：VCC通過VD腳和D腳之間的電阻分壓提供，需要設計合理的分壓電阻。
啟動過程：
輸出上端：?jiǎn)?dòng)時，通過VCC腳直接供電，啟動速度快。
輸出下端：?jiǎn)?dòng)時，通過VD腳的分壓供電，啟動速度稍慢，但同樣可靠。
保護功能：
輸出上端：VCC欠壓保護和過壓鉗位功能直接作用于輸出電壓，保護更直接。
輸出下端：VCC欠壓保護和過壓鉗位功能通過VD腳的分壓實現，保護同樣有效。
EMI和尖刺電壓：
輸出上端：D和GND之間可以加適當?shù)腞C吸收回路，改善EMI和尖刺電壓。
輸出下端：D和GND之間同樣可以加適當?shù)腞C吸收回路，改善EMI和尖刺電壓。
1. 主功率回路走線
主功率回路走線要短粗，以減少寄生電阻和電感，提高效率和穩定性。
2. VCC旁路電容
VCC的旁路電容需要緊靠芯片VCC管腳和GND管腳，以減少電源噪聲和提高供電穩定性。
3. VCC和GND布局
放輸出下端，VCC接輸出電壓正端供電時，VCC和GND要盡量靠近輸出電容的兩端，以減少電源噪聲和提高供電穩定性。
4. D引腳的鋪銅面積
增加D引腳的鋪銅面積，以提高芯片的散熱性能，確保在高電流下的穩定工作。
LP15R045S是一款高性能的副邊同步整流驅動芯片，適用于隔離型的同步整流應用。在輸出上端和輸出下端應用中，雖然供電方式和啟動過程有所不同，但通過合理的設計和布局，可以確保芯片在兩種應用中的穩定性和高效性。通過本文的介紹，希望您能夠更好地理解和應用LP15R045S，提升電源設計的性能和可靠性。
