在電子元件的選型中，找到一個能夠完美替代的芯片是許多工程師和采購人員的目標。PL3329BD和OB3398VAP都是市場上常見的開關電源芯片，本文將探討PL3329BD是否可以完美替代OB3398VAP。

PL3329BD芯片介紹

PL3329BD是一款高性能的離線反激式開關電源芯片，適用于最大36W的功率應用。它采用DIP7封裝，內置0.8Ω的功率MOSFET，工作電壓為650V。PL3329BD具有以下特點：

    高效率：自適應多模式PWM/PFM控制，提高效率。
    精確調節：+/-5%恒壓調節，通用交流輸入的精確恒流調節。
    簡化設計：取消了光耦合器和所有輔助CV/CC控制電路。
    內置補償：用于更嚴格Cc調節的內置線路補償，變壓器電感公差的內置補償。
    保護功能：包括逐周期峰值電流限制、VDD UVLO、OVP等。
    動態響應：良好的動態響應。

OB3398VAP芯片介紹

OB3398VAP是一款恒流/恒壓原邊控制的高性能離線反激式開關電源芯片。它通常用于需要精確電壓和電流控制的應用中，如適配器和充電器。

OB3398VAP具有以下特點：

    高精度：提供高精度的恒壓和恒流控制。
    穩定性：在各種負載條件下都能保持穩定的輸出。
    保護功能：具備多種保護功能，如過壓保護、過流保護等。

PL3329BD與OB3398VAP的對比

性能參數

功率范圍：PL3329BD適用于最大36W的功率應用，而OB3398VAP的具體功率范圍需要根據其數據手冊來確定。

封裝類型：PL3329BD采用DIP7封裝，OB3398VAP的封裝類型需要查閱其數據手冊。

內置功能：PL3329BD取消了光耦合器和所有輔助CV/CC控制電路，而OB3398VAP可能需要外部光耦合器來實現精確的電壓和電流控制。

保護功能：PL3329BD具有一套完整的集成保護功能，OB3398VAP也具備多種保護功能。

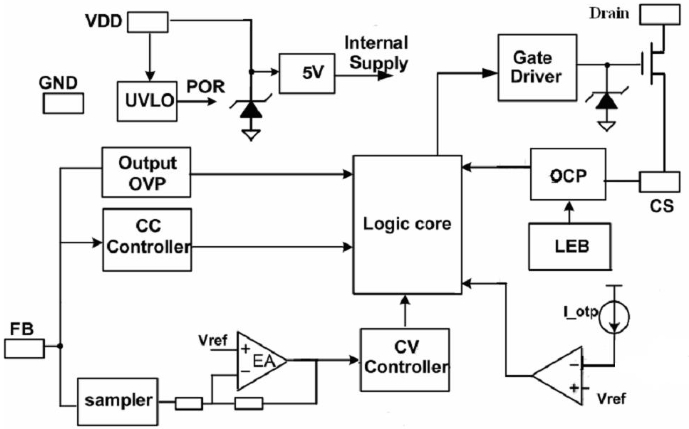

PL3329BD內部框架圖如下所示

替代可行性

從性能參數來看，PL3329BD在許多方面與OB3398VAP相似，特別是在恒流/恒壓控制和保護功能方面。然而，是否可以完美替代還需要考慮以下因素：

應用需求：如果應用對功率范圍、封裝類型和外部電路有特定要求，需要仔細對比兩個芯片的參數。

設計兼容性：PL3329BD的設計可能需要對現有電路進行一些調整，以確保其能夠正常工作。

測試驗證：在實際應用中，需要對PL3329BD進行充分的測試，以驗證其是否能夠滿足OB3398VAP的性能要求。

結論

PL3329BD在許多方面與OB3398VAP相似，具有高效率、精確調節和多種保護功能。雖然PL3329BD有可能替代OB3398VAP，但在實際應用中，需要根據具體的應用需求和設計兼容性進行評估和測試。建議在進行替代之前，與芯片供應商和應用工程師進行詳細的技術交流，以確保替代方案的可行性和可靠性。
