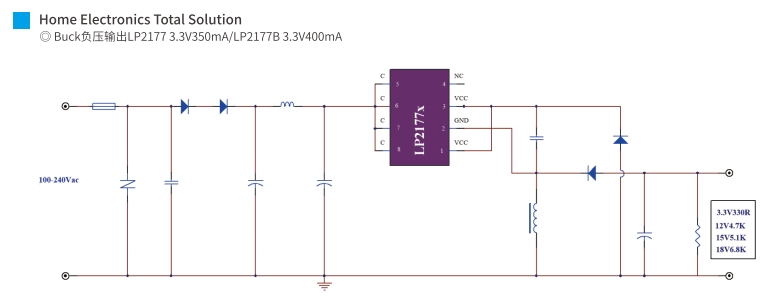

LP2177B是一款由芯茂微電子生產的非隔離降壓型LED驅動芯片，它以其高集成度和優異的性能在小家電和白色家電的電源管理領域中得到廣泛應用。以下是LP2177B在3.3V400mA電源方案中的應用介紹：
LP2177B芯片專為3.3V400mA的非隔離電源設計，適用于小家電和白色家電等設備。這款芯片以其高效率、高穩定性和低成本的特點，成為設計師在電源管理方案中的首選。
輸入電壓范圍：LP2177B支持85Vac至265Vac的全電壓輸入，使其在全球范圍內都能穩定工作。
輸出電壓：固定3.3V輸出，適用于大多數3.3V供電的設備。
輸出電流：最大可達400mA，滿足中等功率設備的需求。
封裝類型：通常采用SOP8封裝，便于在緊湊的空間內安裝。
高效率：LP2177B在全負載范圍內提供高達90%以上的轉換效率，有效降低能耗，提升電源管理性能。
優異的熱性能：芯片設計考慮了熱管理，能夠在高負載下穩定運行，延長設備使用壽命。
全面的保護功能：包括過流保護、過壓保護、欠壓保護和過溫保護，確保系統在異常情況下的安全運行。
簡化的外圍設計：LP2177B集成了多種功能，減少了外部元件的需求，簡化了電路設計，降低了成本。
在設計使用LP2177B的電源方案時，需要考慮以下因素：
PCB布局：合理布局PCB，確保芯片的散熱性能和電磁兼容性。
輸入電容選擇：選擇合適的輸入電容，以滿足芯片的啟動和穩定運行要求。
反饋電阻調整：根據輸出電壓要求，精確調整反饋電阻的值，確保輸出電壓的準確性。
保護電路設計：設計適當?shù)谋Ｗo(hù)電路，以應對可能的異常情況，如輸入電壓波動、負載突變等。
LP2177B芯片以其高效率、高穩定性和全面的保護功能，在3.3V400mA小家電/白色家電電源方案中展現出顯著的優勢。通過精心的設計和優化，LP2177B能夠?yàn)楦鞣N小家電和白色家電提供穩定可靠的電源供應，滿足現代電源管理的嚴格要求。隨著智能家居和家電市場的不斷發展，LP2177B芯片有望在更多領域得到應用，為用戶帶來更加舒適和便捷的生活體驗。
