在電源管理領域，KP2161系列控制器作為AC-DC轉換的重要組件，其性能和應用一直受到工程師們的關注。KP2161MSGA作為該系列中的一員，以其高效的性能和穩定的輸出而受到青睞。本文將深入探討KP2161MSGA的典型電路圖，并解析KP2161XSG系列的功率特性。

KP2161MSGA典型電路圖

KP2161MSGA是一款高性能的AC-DC控制器，適用于多種電源適配器和充電器設計。其典型電路圖包括以下幾個關鍵部分：

    輸入濾波器：用于減少電磁干擾，確保電源的穩定性。
    整流和濾波電路：將交流電轉換為直流電，并進行平滑處理。
    控制器KP2161MSGA：核心組件，負責調節輸出電壓和電流，實現高效的電源管理。
    輸出濾波器：進一步減少輸出紋波，確保輸出電源的純凈。
    反饋電路：監測輸出電壓，并將信息反饋給控制器，以實現精確的電壓調節。

KP2161XSG系列功率特性

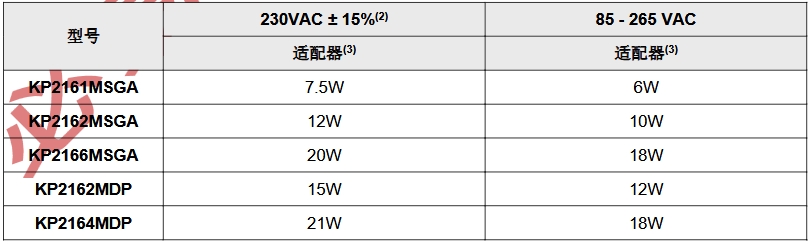

KP2161XSG系列是KP2161系列中的另一個重要分支，它提供了不同的功率選項以滿足多樣化的應用需求。以下是KP2161XSG系列的一些典型功率特性：

    寬輸入電壓范圍：能夠適應不同地區的電網電壓波動。
    高效率：采用先進的控制技術，確保在各種負載條件下都能保持高效率。
    多種保護功能：包括過流保護、過壓保護和熱保護，增強了系統的可靠性。
    可編程輸出電壓：通過外部電阻設置，可以靈活調整輸出電壓，以適應不同的設備需求。

應用案例分析

以KP2161MSGA為例，它在一款5V/2A的充電器設計中的應用展示了其典型電路圖的實際應用。該充電器設計中，KP2161MSGA通過精確的控制，實現了穩定的5V輸出，同時在空載和滿載條件下都能保持低功耗。

結論

KP2161系列控制器，包括KP2161MSGA和KP2161XSG，都是電源管理領域的重要組件。通過理解它們的典型電路圖和功率特性，工程師可以更有效地設計出高效、穩定的電源解決方案。無論是在消費電子還是工業應用中，KP2161系列都以其卓越的性能，為現代電子設備提供了強有力的電源支持。
